• Крутильная машина

    жесткорамного типа

    Для производства металлических проводов, кабелей, канатов применяются крутильные машины.

  • Жесткорамная крутильнаямашина

    Производство

    Завод CAPSTIAN гарантирует качество продукции

    и соответствие международным стандартам, обеспечивая надежность и эффективность технических процессов.



    Основные направления производства:

    • Крутильные машины сигарного типа
    • Крутильная машина жесткорамного типа
    • Крутильная машина планетарного типа
    • Крутильная машина типа Драм-твистер
    • Крутильные машины Бугельного типа
    • Крутильные машины фонарного типа типа
    • Экструзионные линии
  • Подходят для скрутки изолированных и не изолированных жил, а также скрутки повивов стальной проволочной брони.



    Машина называется планетарного типа, т.к. в своем составе машина имеет механизм открутки жилы с движением зубчатых колес вокруг центрального неподвижного зубчатого колеса напоминающий движение планет вокруг солнца. Механизм открутки жилы обеспечивает постоянное горизонтальное расположение осей отдающих катушек и тем самым отсутствие осевого закручивания каждой жилы в скрутке. Скрутки жил получается ровной и не стремится закрутиться в петлю.



    Машины бывают с одним главным электродвигателем и механической трансмиссией для клетей и теги, а также бывают с приводом от отдельных электродвигателей для каждого устройства машины.

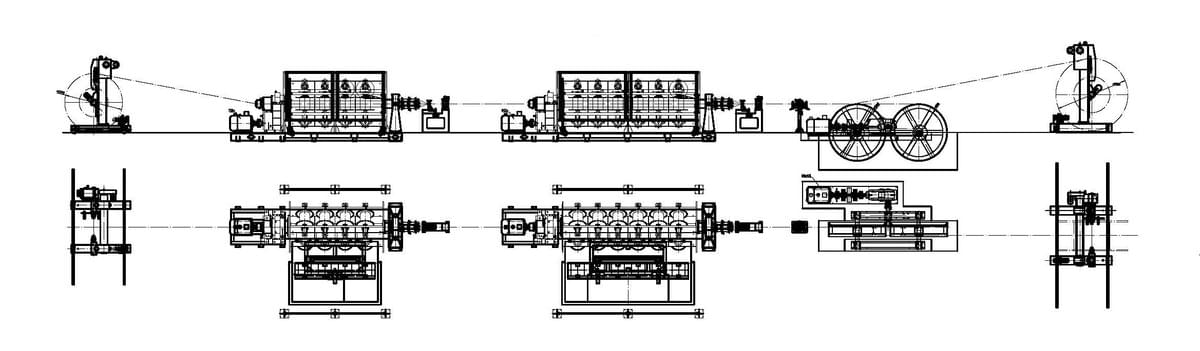

  • Схематическое изображение линии JLK-630/12+18

    Схематическое изображение линии 12+18/630
  • Общая информация о машинах жесткорамного типа

    Жесткорамные машины представляют собой вариант клетьевых крутильных машин, не имеющих отдающего устройства, так как заготовка на катушках устанавливается непосредственно в крутильные клети, что значительно упрощает технологию. В крутильной части отдающие катушки с проволокой располагаются в 3 ряда как можно ближе к оси вращения, это позволяет увеличить частоту вращения до 180-350 об/мин.

    Жескорамные крутильные линии используются для скрутки круглых и секторных (фасонных) жил силовых кабелей. Стандартная конструкция 6+12+18+24+30+36.

    Бывают и более сложные линии подобного плана. В качестве центрального отдающего устройства чаще используется пассивное отдающее устройство консольного типа, а также, доукомплектовывается дополнительным крупногабаритным отдающим устройством по необходимости.

    В качестве приёмного устройства может быть использовано приёмное устройство колонного типа либо портального типа.

    Направление движения линии происходит слева направо.

  • Крутильное оборудование видео JLK-630/6+12+18



  • ОБЩИЕ ХАРАКТЕРИСТИКИ

    • Подходящий материал провода: медь, алюминий
    • Мин. диаметр провода: для меди – 1,5 мм, для алюминия – 1,8 мм
    • Макс. диаметр провода: для меди – 5,0 мм, для алюминия – 5,0 мм
    • Макс. сечение готового продукта: для меди – 630 мм2, для алюминия – 800 мм2
    • Сектор: до 300 мм2
    • Предварительно скрученные провода: до 300 мм2
    • Макс. линейная скорость: 61 м/мин

    ПОДРОБНОЕ ОПИСАНИЕ ЛИНИИ

    • Отдающее устройство 500-630 мм
    • Жесткорамная крутильная машина 6/12/18/24/30/36
    • Вращающиеся формующие головы
    • Тяговое устройство
    • Направитель
    • Приёмное устройство портального типа
    • Полуавтоматическая система загрузки с двигателем
    • Система управления



  • Линия жесткой скрутки JLK-500/630

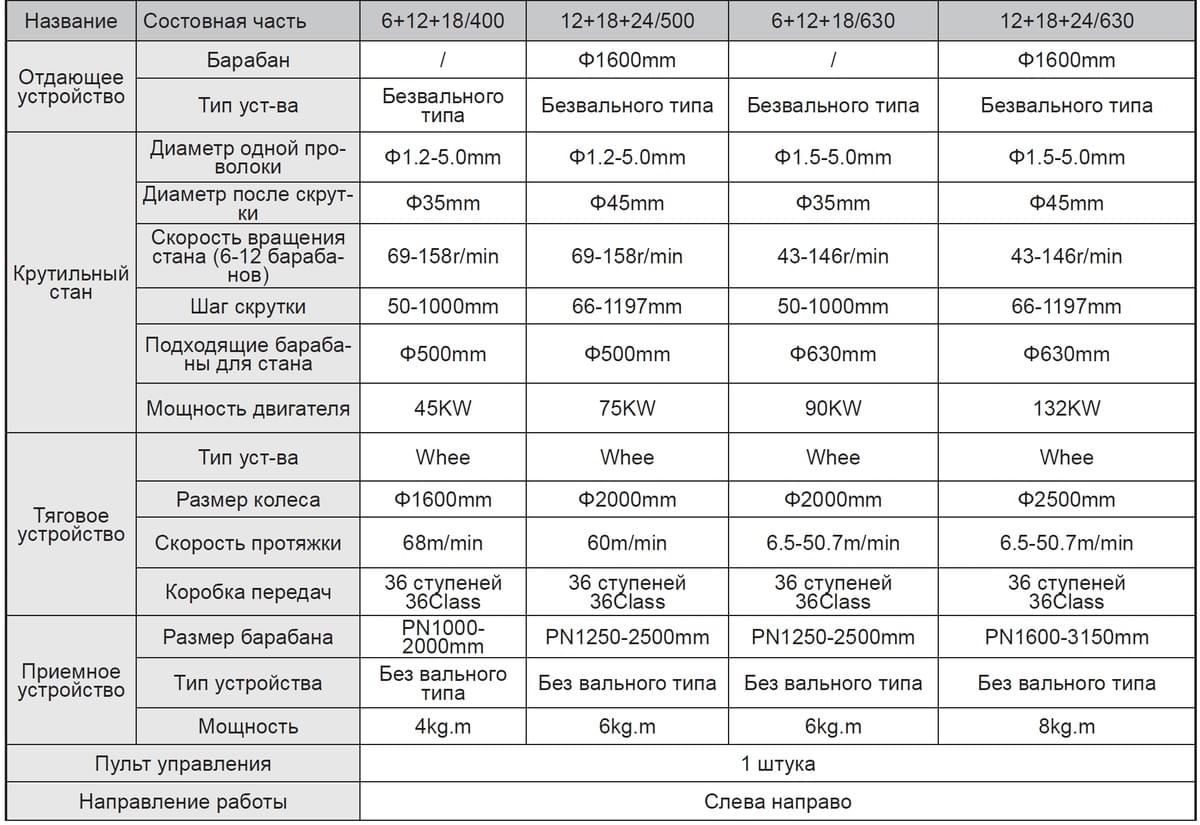

    Технические параметры

    Линия жесткой скрутки JLK-500/630
  • установка для изготовления микроконденсаторов

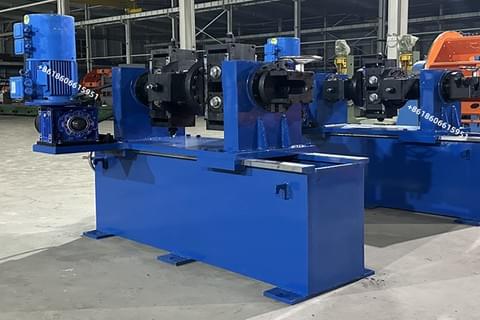

    Устройство уплотнения жил с предтвистом

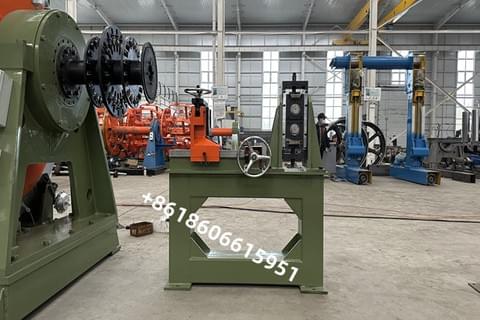

    Фильеродержатель

    Фильеродержатель

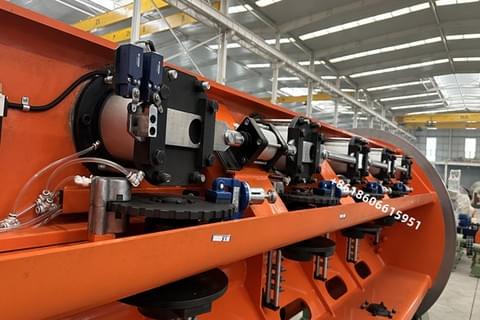

    Шаг скрутки

    Шаг скрутки

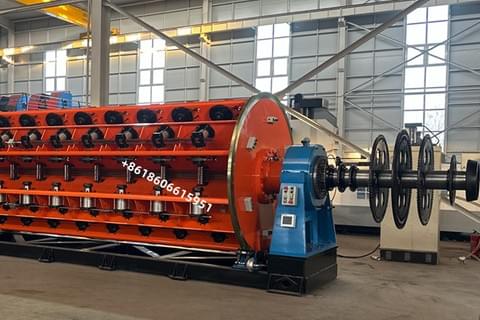

    Бронированный кабельный скручиватель

    Бронированный кабельный скручиватель

  • Вся машина приводится в движение отдельными двигателями.

    Вся машина управляется ПЛК Siemens S7-200 серии. Каждый параметр производственного процесса настраивается с помощью сенсорного экрана. Каждая скрутка и тяговая секция приводятся в движение двигателем переменного тока с регулируемой частотой. Драйвер двигателя представляет собой преобразователь частоты, обеспечивающий точность передачи Трансмиссивный двигатель Он принимает обратную связь от энкодера, и вся машина использует метод связи по шине, чтобы обеспечить точность передачи сигнала.

    Использование цифровых величин для обнаружения обрыва проволоки значительно повышает точность и аккуратность обнаружения обрыва проволоки, обеспечивая точность обнаружения.С помощью дисплея на сенсорном экране оператор может быстро решить проблему и начать следующий запуск.

    Натяжение барабана использует пневматический контроллер пропорционального клапана для автоматического расчета и отслеживания натяжения барабана, чтобы обеспечить стабильность натяжения.Коэффициент пропорциональности натяжения также можно регулировать вручную на сенсорном экране при запуске.

    Двигатель переменного тока используется для управления вращением через редуктор с большим передаточным числом для медленного позиционирования.Двигатель переменного тока приводится в движение преобразователем частоты, а преобразователь частоты управляется по шине.

    Он оснащен импортным программируемым контроллером Siemens S7-200 и интегрированной полевой шиной Profinet для унифицированного управления, а также оснащен цветным сенсорным экраном Siemens для установки и отображения различных параметров процесса.Электронная система управления имеет передовые технологии, проста в эксплуатации и надежна в работе.

  • Общая информация о машинах жесткорамного типа
