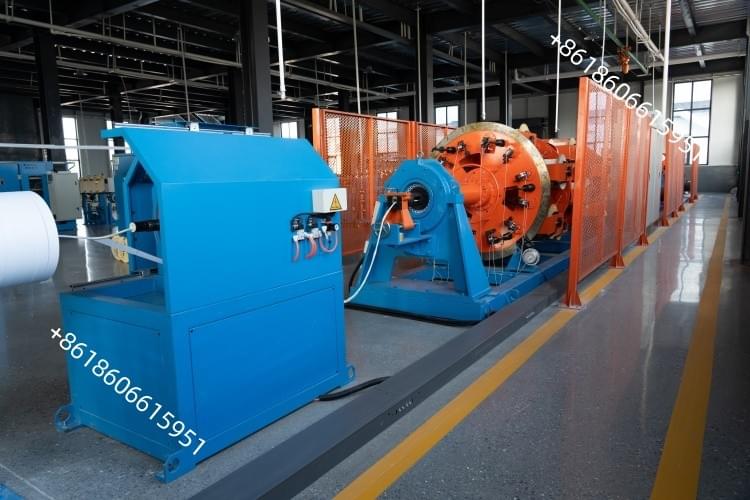

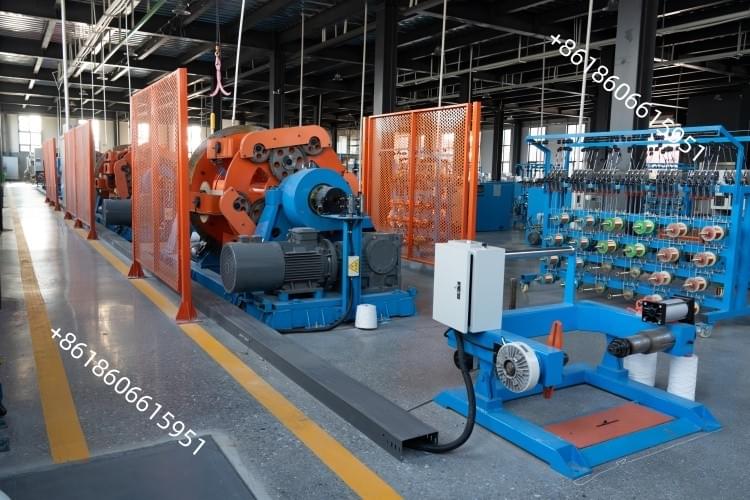

آلة إنتاج الكابلات/آلة لف الأسلاك من النوع الكوكبي
منتجنا لماكينة تجديل الكابلات الدائرية تم تصميمه من أجل تجديل فعال للخيوط الفولاذية، والموصلات النحاسية، وموصلات الألومنيوم، وموصلات الألومنيوم الأساسية ...
More Details
آلة إنتاج الكابلات/آلة لف الأسلاك من النوع الكوكبي
1. التطبيق: يتم استخدام هذه الآلة بشكل أساسي في كابل التحكم، وتجعيد الفولاذ والنحاس والألمنيوم والأسلاك الفولاذية المغطاة بالألمنيوم وعملية تجديل الموصل المرن المغلف بالمطاط.
2. المعلمة الرئيسية:
- قطر السلك: 1.5-5.0 مم، موصل
- 3.0-7.0 مم، عازل
- القطر الخارجي الأقصى للتجديل: 25 مم
- أقصى سرعة دوران: 90 دورة/دقيقة، قابل للتعديل بدون خطوات
- خطوة التجديل: 60-600 مم، قابل للتعديل بدون خطوات
- أقصى سرعة: 30 متر/دقيقة، قابل للتعديل بدون خطوات
- قوة محرك 6 بكرات: 30 كيلو واط (تيار متردد)
- قوة محرك 12 بكرة: 37 كيلو واط (تيار متردد)
- قوة محرك كاتربيلر: 22 كيلو واط (تيار متردد)
- حجم بكرة الدفع في القفص: PND500
- قطر عجلة الرحوية: 1000 مم
- حجم الفتحة المركزية: PND500-PND630
- حجم بكرة الاستقبال: PN800-PN1600
- ارتفاع مركز الماكينة: 1000 مم
3. المكونات الرئيسية لهذه الآلة:
- ماكينة سحب بكرات بقطر ٥٠٠ مم، مركزية التحرير
- حامل سلك توجيه

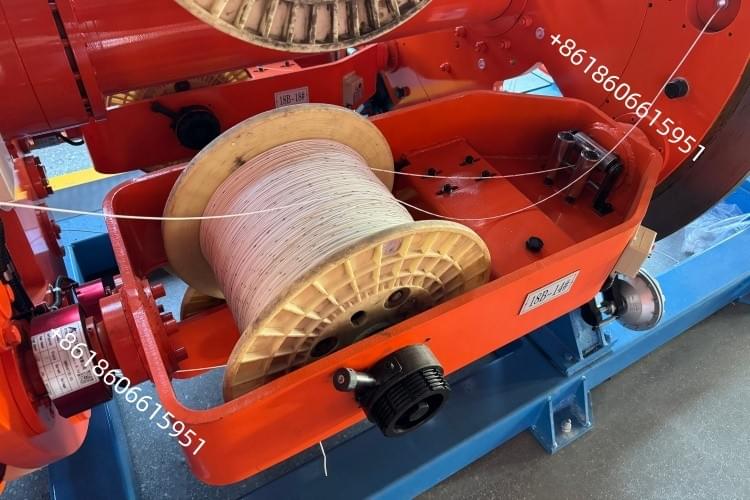

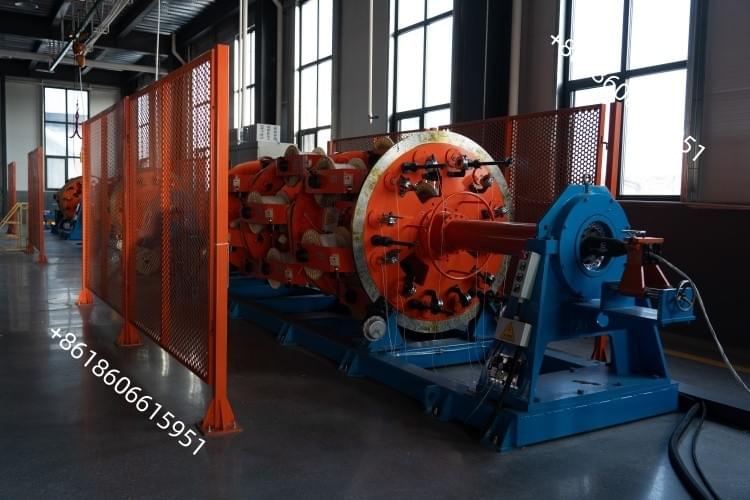

- قفص خيط يتسع لـ ٦ + ١٢ بكرة
- حامل قالب سلك إغلاق
- عداد ميكانيكي + كهربائي
- ماكينة سحب بعجلتين بقطر ١٠٠٠ مم
- ماكينة استقبال بكرات بقطر ١٦٠٠ مم
- نظام تحكم كهربائي
- نظام حماية السلامة
نظام التحكم الكهربائي:
- يعتمد هذا النظام على نظام ثلاثي الأطوار بخمسة أسلاك، بجهد 380 فولت (±10%)، وتردد 50 هرتز.
- تعتمد الوحدة على شاشة لمس ووحدة تحكم منطقية قابلة للبرمجة (PLC) لإدارة موحدة.

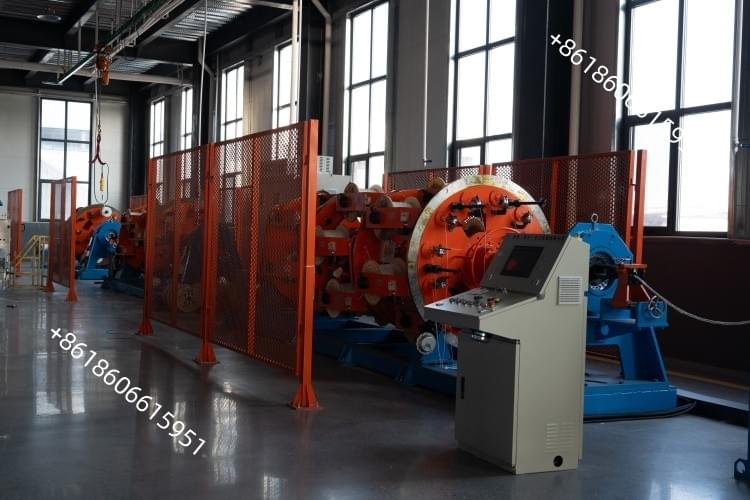

- وصف وظيفة التحكم: تتكون من مجموعتين من الخزائن الكهربائية، تشمل: خزانة الطاقة، وخزانة التحكم الرئيسية، وخزانة التحكم المساعدة.
- تنقسم خزانة التحكم الرئيسية إلى قسمين:
- أ. القسم الأول من خزانة التحكم الرئيسية: يُمكّن من تشغيل وإيقاف وتشغيل المحرك وتنظيم سرعته وإيقافه في حالات الطوارئ؛
- ب. تشمل وظائف خزانة التحكم المساعدة: تشغيل وإيقاف وتشغيل المحرك وتنظيم سرعته وإيقافه في حالات الطوارئ.
- ج. تقع خزانة التحكم الرئيسية على جانب التشغيل الأمامي للمضيف، بينما تقع خزانة التحكم المساعدة في موضع لف الأسلاك.
- د. شاشة لمس: تُثبّت شاشة اللمس على لوحة التحكم الرئيسية للجهاز المضيف، ويمكن من خلالها تنفيذ الإعدادات والعروض التالية:
- ضبط سرعة الآلة.
- إعدادات سرعة تشغيل متنوعة.
- ضبط نسبة سرعة الجهاز المضيف.
- ضبط طول عداد الإنتاج.
- عرض القيمة الفعلية لسرعة الخط.
- عرض القيمة الفعلية لطول الإنتاج بالأمتار.
- عرض القيمة الفعلية للتيار والتردد والسرعة وعزم الدوران لكل محرك تردد متغير.
- عرض عشوائي لأعطال المعدات والاستعلام عن صفحة الأعطال.
- بدء تشغيل الجهاز بالكامل، وإضافة وظيفة الإنذار الصوتي والضوئي.
- يعتمد الجهاز بالكامل على نظام تحكم رقمي كامل، مع وحدة تحكم قابلة للبرمجة كنواة أساسية وشاشة لمس كواجهة بين الإنسان والآلة. يتواصل الجهاز مع محول التردد عبر ناقل المجال للتحكم التلقائي في خط الإنتاج بالكامل، مما يلبي متطلبات الإنتاج بالكامل.
العلامة التجارية للأجزاء الرئيسية:
ماركة المحمل: (HRB.)
ماركة الأجهزة منخفضة الجهد: (SCHNEIDER)
ماركة المكونات الهوائية: (AIRTAC)
ماركة محرك التشغيل الرئيسي: (CHINESE TOP)
ماركة محرك السحب: (CHINESE TOP)
وحدة تحكم تحويل التردد: (INOVANCE)
وحدة التحكم المنطقية القابلة للبرمجة: (SIEMENS)
شاشة اللمس: (SIEMENS)
