Oruga neumática/Máquina de arrastre/arrastre de cables y alambres

Qué es y dónde se usa​

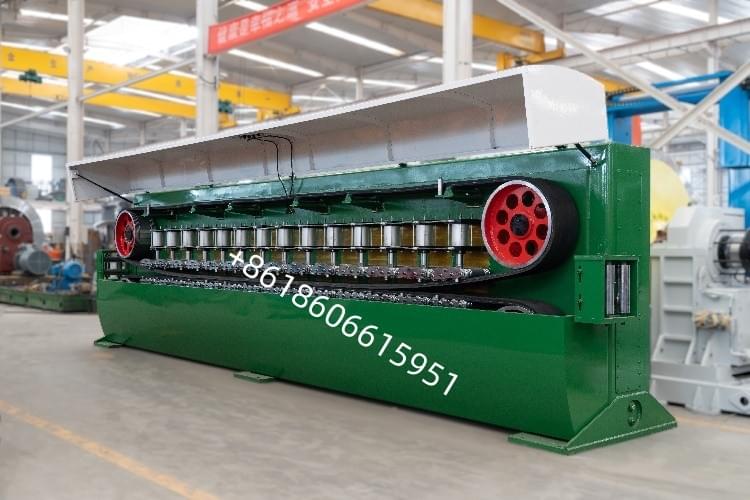

La máquina de arrastre tipo oruga (también llamada capstan neumático) utiliza dos correas superiores e inferiores accionadas por aire comprimido que se oponen entre sí para sujetar y tirar de cables o alambres. Se instala habitualmente en líneas de extrusión, líneas de blindaje, líneas de rebobinado / CCV​ y otros procesos de fabricación de cables, proporcionando tracción estable y sin dañar el producto, con velocidad y fuerza ajustables.

Características principales y especificaciones típicas​

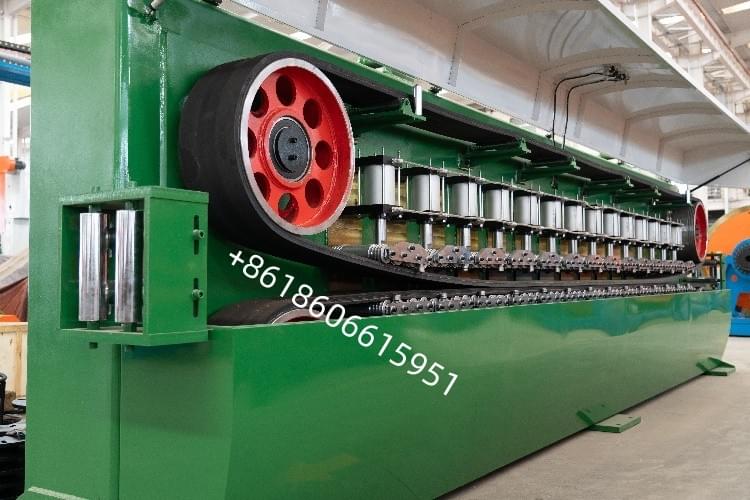

• Sujeción neumática y control de tensión constante​ mediante rodillos de presión superior/inferior; la presión se puede ajustar manualmente según el revestimiento o aislamiento del cable.

• Estructura de acero soldado robusta​ para rigidez; muchos modelos incluyen guías horizontales y verticales​ para mantener el centro de paso constante.

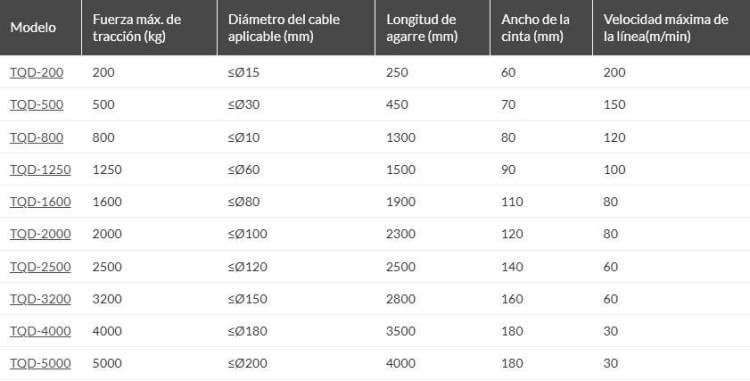

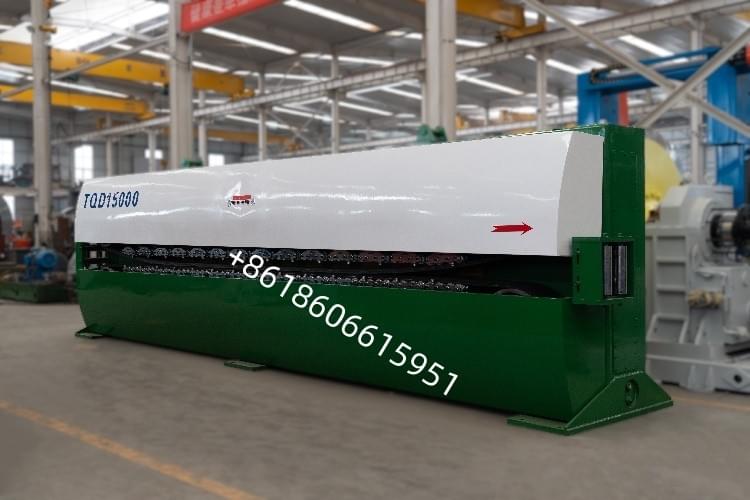

• Rango de velocidad y fuerza​ varía según modelo; los comunes cubren hasta 200–15000 kgf​ de tracción y unos 20–200 m/min, existiendo unidades de alta potencia que alcanzan 10 000–15 000 kgf​ a menor velocidad para cables de gran diámetro.

• Accionamiento y control​ suelen usar motores trifásicos con variador de frecuencia​ o motores DC serie Z4​ con reductores; muchos modelos incorporan contadores electrónicos de longitud/metros​ y opcionalmente control de tensión por polvo magnético​ para mayor estabilidad.

Cómo elegir​
Adecuar la fuerza de tracción​ al producto y proceso (por ejemplo, aislamiento fino frente a recubrimiento grueso o blindaje), y asegurarse de que la longitud de contacto​ y el ancho de banda​ sean suficientes para sujetar sin marcar.
Definir el rango de velocidad​ según el rendimiento de la línea; velocidades altas requieren mayor área de contacto y longitud de banda.
Decidir el control de tensión: para procesos de extrusión sensibles conviene modelos con control por polvo magnético​ u otros sistemas cerrados para reducir huellas y variaciones de diámetro.
Planificar la integración: confirmar altura de centro (normalmente 1000 mm), orientación de montaje y si se necesitan guías horizontal/vertical​ y contador electrónico de longitud.
Potencia y control: elegir variador AC​ o DC​ según normas de planta; asegurar suministro de aire comprimido​ y válvulas dimensionadas para sujeción rápida y estable.
Seguridad y aspectos de compra​
Buscar parada de emergencia, puertas protectoras con enclavamiento​ y cumplimiento de normas ISO/CE​ cuando sea obligatorio.
Verificar garantía, plazo de entrega y soporte postventa; muchos proveedores ofrecen garantía de 12 meses​ y pueden hacer personalización OEM/ODM.
