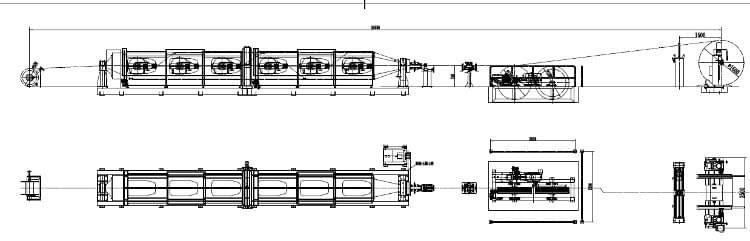

 LINHA DE TORÇÃO 1+6 / Ø 630mm Torcedeira Tubulares de cabos

Desenrolador Cantilever Ø630 mm
Esta máquina é utilizada para desenrolamento de fios e cabos em linha de torção ou linhas de
repasse.
Estrutura fabricada em perfil tubular e viga U laminada em aço 1020 reforçado com chapas de
aço totalmente soldada no processo MIG.
O contra ponta de abertura e fechamento é acionado por Pistão Pneumatico de alto desempenho
com acionamento com válvula manual e possui sistema de frenagem a disco com acionamento
do tipo Pneumatico com pinça.
Conta também com carro móvel para deslocamento lateral do carretel e rolete rolamentado
para apoio do cabo que será desenrolado.
Adequado para os carreteis Ø 630mmmm Norma DIN
Para carretel mínimo Ø630MM – NORMA DIN
Diâmetro Flange :630 MM
 Diâmetro Tambor :355MM
Diâmetro Furo:127MM
Largura Útil :400MM
Largura Total:475MM
Dados técnicos:
Motorização:
Motoredutor de elevação com motor Marathon e redutor Tecnored
Dados técnicos:
Velocidade de elevação da bobina :1metro/minuto
Troca Manual
Carga Máxima:1500kg
Fechamento por contra pontas pneumático
Contraponto com Rolamentos NSK/SKF
Regulador de ar
Sistema de Frenagem pneumática Disco e pinça
Base de deslocamento da Bobina



 LINHA DE TORÇÃO 1+6 / Ø 630mm Torcedeira Tubulares de cabos

 LINHA DE TORÇÃO 1+6 / Ø 630mm Torcedeira Tubulares de cabos


 LINHA DE TORÇÃO 1+6 / Ø 630mm Torcedeira Tubulares de cabos

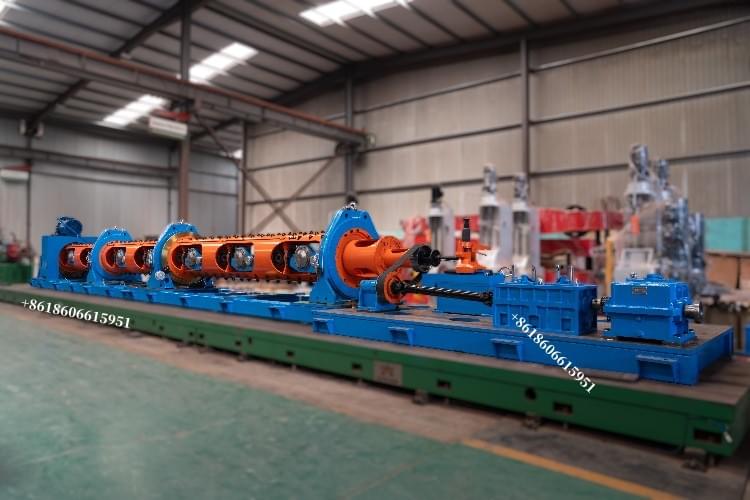

TORCEDEIRA 1 + 6 / Ø 630mm mm
Esta máquina é utilizada tanto para torcer fios de Cobre e alumínio quanto para
formação de cabos multiplex até 50mm2 (aprox. Ø15mm).

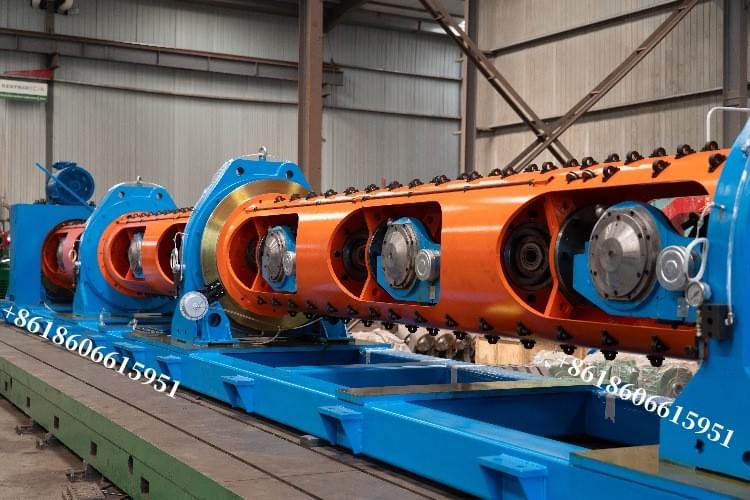

A gaiola de 06 bobinas estará composta com 3 eixos posicionados simetricamente
para garantir o máximo balanceamento dinâmico da rotação quando completamente
abastecida.
A gaiola possui base em viga de aço perfil “I” e é suportada por colunas de chapas de
aço soldadas.
Dados Tecnicos:
Para torção de fios de alumínio ,cobre e Multiplex
Para torção de cabos multiplex
Alumínio 7 fios – fio elementar 5,50mm
Cabos Multiplex 4 x 50
Cabos PP 4 x16
Velocidade de linha – 130m/min
Gaiola 6B – Motor SIEMENS e redutor

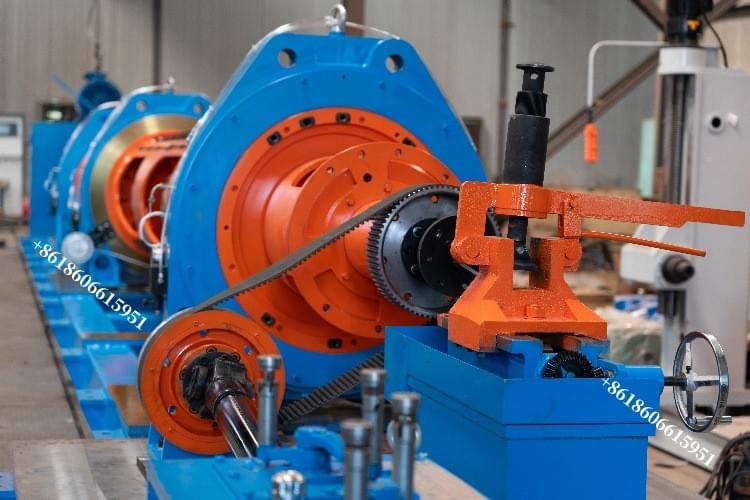

Transmissão com correia e polia sincronizada modelo HTD
Freio pneumatico a disco
Reunidora acoplada no modulo
Guia fio de passagem com polias
Range de passos: ELETRÔNICO COM PLC
Diâmetro bobina: Ø630mm
Altura de Centro: 1000mm
Eixo em tubo mecânico
Eixo do carretel maciço em aço 4340
Freio mecânico dos carreteis
Formação: Gaiola 1 = 1 + 6
Proteções para partes moveis
Painel elétrico
Armário para painel elétrico
PLC – SIEMENS
Função do PLC : Liga/Desliga – Controle de Velocidade – Controle de Passo –
Controle de tensão do bobinamento – Sistema de Jog – Elaboração de receitas por
tipo de produto – Sentido de rotação
Módulo de Expansão -WEG
Inversor de frequência para motor gaiola 6B
Alimentação 380-440 V
