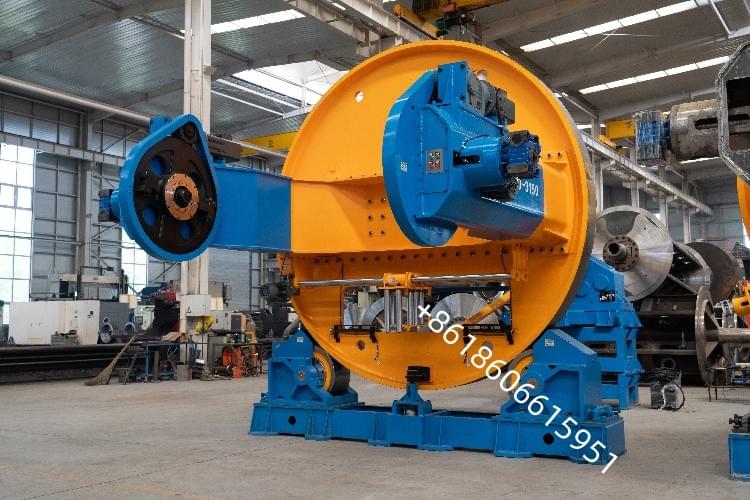

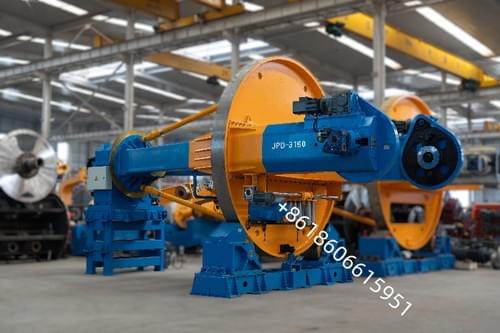

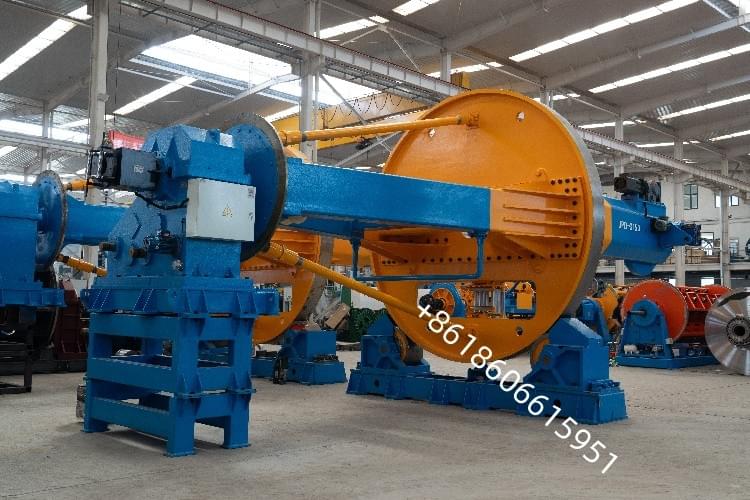

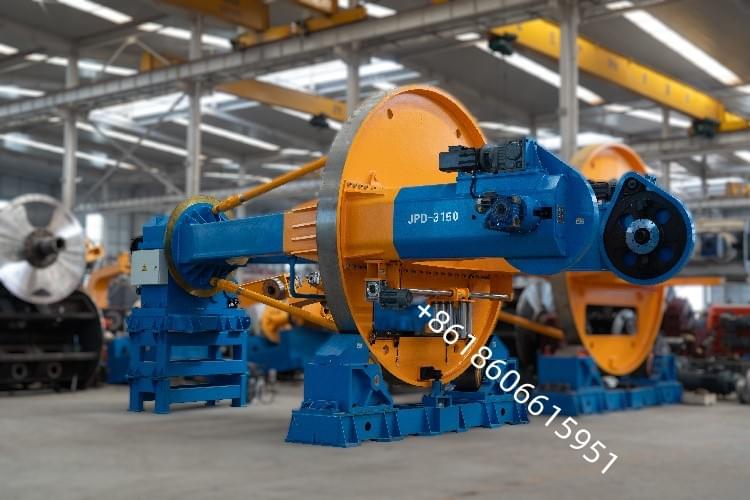

Máquina para trenzado de cables de energía de media y alta tensión

1. Aplicación:
Esta máquina se utiliza principalmente para la trenzadura de cables de energía de gran sección transversal y longitud considerable, así como para el envoltado con cinta no metálica.

2. Parámetros técnicos principales

• Forma del conductor: Redondo y sectorial, tipo Milliken
• Sección del conductor trenzado: Máx. 300 mm²
• Diámetro exterior máximo: Ø100 mm
• Rango de paso de trenzado: 400-5000 mm
• Velocidad de rotación del carrete de suministro: 50 rpm
• Velocidad de rotación del carrete de recogida: 50 rpm
• Velocidad lineal de tracción: 50 m/min
• Fuerza máxima de tracción: 4000 kg
• Velocidad máxima de rotación de la cinta no metálica: 600 rpm
• Paso de la cinta no metálica: 0-200 mm (ajuste continuo)
• Velocidad máxima de rotación de la armadura de cinta de acero: 500 rpm
• Paso de la armadura de cinta de acero: 0-200 mm (ajuste continuo)
• Tamaño del carrete giratorio de Ø1600 mm: PN1250-PN1600
• Tamaño del carrete giratorio central de Ø2500 mm: PN2000-PN2500
• Tamaño del carrete de recogida tipo tambor: PN2500
• Especificaciones del carrete de cuerda de relleno: Ø(240-520) × 40 × (240-420) mm
• Ø800 × Ø52 × (320-500) mm
• Cantidad de hilos de armadura de acero: 72 hilos
• Potencia del motor del carrete giratorio de Ø1600 mm: 15 kW x 4 (motor CA)
• Potencia del motor del carrete giratorio central de Ø2500 mm: 45 kW (motor CA)
• Potencia del motor para la cinta no metálica: 11 kW (motor CA)
• Potencia del motor para la armadura de cinta de acero: 22 kW (motor CA)
• Potencia del motor de la oruga giratoria: 15 kW x 2 (motor CA)
• Potencia del motor del carrete de recogida tipo tambor: 45 kW (motor CA)
• Altura central de la máquina: 1000 mm

• Bobinado giratorio Ø1600 mm
• Bobinado giratorio central Ø2500 mm
• Soporte de guía de cable
• Soporte de rodillos para cable (3x3)
• Soporte de rodillos para cable (5x5)
• Soporte de bobinado de cuerda de relleno
• Dispositivo de recogida de cable de 5 sectores
• Placa de montaje de cables
• Portamatriz de tres filas para cierre de cables
• Unidad de envoltura tangencial no metálica Ø600 mm
• Unidad de blindaje con cinta de acero tangencial Ø800 mm
• Bobinado de blindaje de alambre de acero (36+36)
• Rodillo neumático giratorio (4000 kg)
• Sistema de recogida y traslación de tambor (2500 mm)
• Plataforma elevadora hidráulica para bobinas Ø2500 mm
• Barandilla de seguridad
• Sistema de control eléctrico

• Velocidad máxima de rotación: 50 rpm
• Capacidad de carga máxima: 12 t
• Paso de alineación del cable: 15 mm ~ 150 mm
• Bobina de recogida: PN2000-PN2240
• Ancho de bobina de cable compatible: 1500-1700 mm
• Estructura del bastidor de recogida: rodillo bifurcado
• Sistema de frenado: freno neumático
• Potencia del motor de bobinado: 4 kW (CC) × 2 unidades
• Potencia del motor de accionamiento: 45 kW (CA)
• El cabezal del rodillo y la máquina están conectados mediante un eje central. Cuenta con un cuadro de control independiente que permite la rotación en ambos sentidos, el movimiento por pasos, la parada de emergencia, el tensado y el aflojamiento de la bobina.
• El dispositivo de alineación del cable está controlado por un motor de frecuencia variable, y el paso de alineación se ajusta continuamente mediante la interfaz de usuario.
• El sistema de bobinado consta de dos motores de CC, lo que garantiza una tensión uniforme del cable durante la recogida.
• Bobina de tensado eléctrica.
• La velocidad de recogida, la dirección de giro, la tensión del cable y la velocidad de alineación se controlan mediante pantalla táctil y PLC. Incluye un cuadro de control independiente para parada de emergencia, movimiento por pasos y elevación/bajada de la plataforma hidráulica.
• Dispone de un sistema de carga de bobinas hidráulico, que eleva y baja la plataforma mediante el sistema hidráulico, controlado electrónicamente. Incluye protección de límite eléctrico: la máquina no arranca si la plataforma no está en su posición.
